一. 系統設計

1. 總體架構

智慧物聯云平臺是在當下企業運營管理的技術及發展趨勢的基礎上，總結國內外同類產品的先進經驗，采用物聯網（IOT，The Internet of things）、移動計算、云計算（Cloud

Computing）、視頻監控、可視化等先進技術研發的新一代綜合監控和管理功能的集成系統平臺。平臺主要是以完成數據的深度計算、統計和分析為主，再整合設備監控、計劃任

 務、故障診斷等綜合業務信息；增加以 GPS/GIS 為基礎的快速定位、定向?qū)Ш健④壽E跟蹤及回放等功能，實現數據信息的“可視化”標識，以及數據的云存儲、云發布、云應用等。

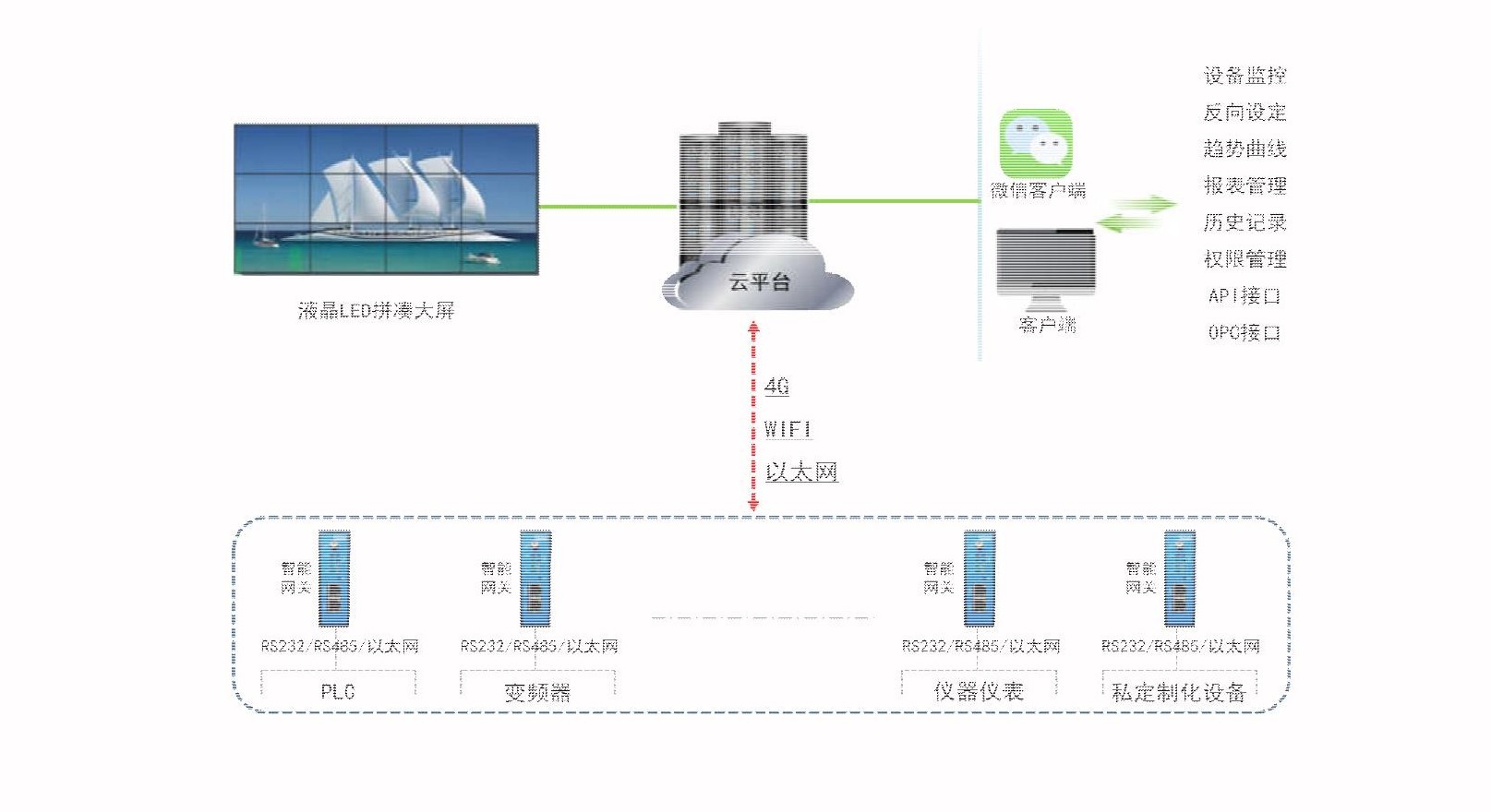

1.1. 系統應用架構

在智慧物聯云系統中，云端服務器用于連接現場的大量智能網關設備，實現大量遠程設備的連接管理、數據采集、存儲和監控等功能，是云系統的中樞。智能網關設備是現場設備

與用 戶客戶端連接橋梁中的智能傳輸終端，負責讀取工業現場設備的數據并發送至云端服務器。

二. 系統組成部分及功能

1. 系統組成部分

云系統的組成包括智能網關、云平臺和移動端。

? 智能網關

讀取 PLC 控制器、HMI和儀表等的數據。

? 云平臺及客戶端

處理智能網關推送上來的數據，進行存儲、分類、處理、計算和分析等，通過網頁 PC

端進行訪問，并提供 OPC/API等接口。

? 移動端

通過手機展示設備的運行組態畫面、報警、曲線、設備在線狀態等，支持微信、短信

報警推送。

2. 功能介紹、參數及特點

2.1. 智能網關

2.1.1. 功能描述

智能網關系列產品提供多種上網方式，支持網線、2G、3G、4G、WiFi 等方式上網，同時提供計算機客戶端以及安卓/IOS 手機微信端。產品支持西門子、三菱、歐姆龍等大量

PLC 設備，網絡配置簡單，無需用戶了解復雜的網絡環境和服務器配置，普通電氣工程師

1) 讀取 PLC、儀器儀表、變頻器、觸摸屏等的數據，通過網絡發送到云平臺；

2) 可以遠程上傳、下載和調試 PLC/觸摸屏程序，不用去現場出差，降低差旅成本；

3) 支持防拆機，定時向 PLC 等模塊發送心跳，當模塊被拆掉，可以進行設備鎖機；

4) 支持斷網續傳，本地內置 SD 卡，可以在斷網的情況下，存儲歷史數據，網絡恢復之后再上傳至云平臺。

智能網關設備

支持 2G/3G/4G 和以太網上網，4G 為全網通，支持聯通/移動/電信

2/3/4G通訊方式。
